Поверка калибратора токовой петли Fluke 709H в Иваново

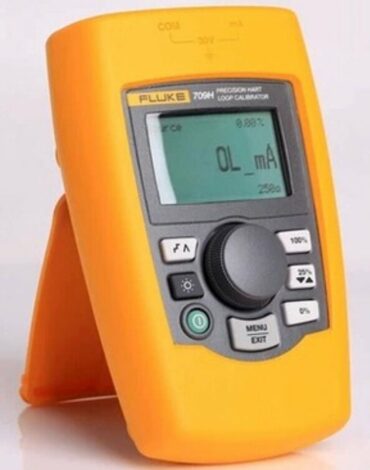

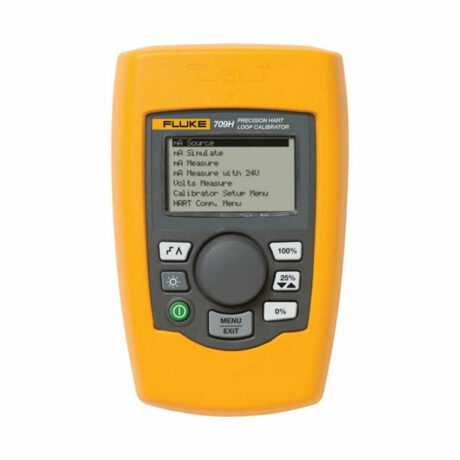

Прецизионный калибратор петли тока Fluke 709H имеет дружественный интерфейс и поворотную кнопку быстрой настройки Quick-Set. Прибор позволяет сократить время на измерение или моделирование напряжения, тока или мощности в петле. Защитный футляр удобно ложится в руку, а крупный экран с задней подсветкой обеспечивает удобство чтения, в том числе в темноте и в стесненных условиях. Поверка калибратора токовой петли Fluke 709H осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Особенности и поверка калибратора токовой петли Fluke 709H

• наивысшая точность среди приборов этого класса: 0,01% от измеряемого значения;
• прочная компактная конструкция с питанием от (6) стандартных элементов размера AAA;
• удобный в настройке и работе интуитивный интерфейс с кнопкой быстрой настройки;
• встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART;
• питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от -25% до 125%);
• разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений;
• простое двухпроводное подключение для всех типов измерений;
• автоматическое отключение питания для экономии заряда батареи (с регулировкой до 30 минут);
• регулируемое время шага и разгона в секундах;
• регулируемый выбор диапазона (0 – 20 мА или 4 – 20 мА);
• проверка ламп (моделирование заданных значений тока в мА при помощи кнопок %).

В специализированные функции HART входят:

• Ускоренная передача информации о калибровке.
• Документирование параметров всех передатчиков HART на предприятии в формате (.csv) или (.txt) при помощи ПО 709H/Track и кабеля.
• Ведение журнала и запись данных по конкретному передатчику для поиска и устранения неполадок.
• Функция журнала данных обеспечивает выбор интервала измерения от 1 до 60 секунд и объем сохраняемых данных до 9800 записей или 99 сеансов.
• Каждый набор данных содержит результаты измерений 709H, все четыре параметра процесса, а также стандартные параметры состояния.

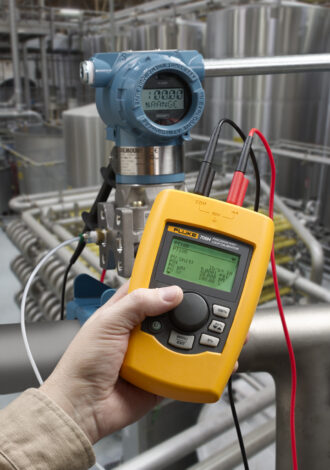

В режиме обмена данными оператор может считывать основную информацию об устройстве, выполнять диагностику и подгонку калибровки на большинстве передатчиков, поддерживающих протокол HART. Ранее это было возможно только при помощи специализированного коммуникатора, многофункционального калибратора высокого класса или ноутбука с модемом протокола HART. Прибор Fluke 709H позволяет также практически любому технологу проводить техническое обслуживание и поддержку уст ойств HART.

Особенности встроенного модема HART:

• Чтение сообщений;
• Считывание меток, дескрипторов, калибровочных данных;
• Считывание информации сенсора PV;
• Считывание выходной информации PV;
• Считывание длинных меток;
• Запись диапазона PV (верхней и нижней границ);
• Вход в режим фиксированного тока / выход из режима;
• Задание смещения нуля;
• Подгонка нуля ЦАП;
• Подгонка усиления ЦАП.

Поверка осуществляется в соответствии с документом МП 60323-15 «Калибраторы токовой петли Fluke 709/709H. Методика поверки», утвержденным ФГУП «ВНИИМС» 26.01.2015 г.

Основное оборудование, необходимое для поверки:

• калибратор универсальный Н4-7. Диапазон воспроизведения силы постоянного тока: от 0,2 мА до 30 А; пределы допускаемой погрешности: ± 0,004 %;
• диапазон воспроизведения напряжения постоянного тока: от 0,2 до 1000 В; пределы допускаемой погрешности: ± 0,002 %;
• мультиметр 3458A. Пределы допускаемой погрешности при измерении силы постоянного тока в диапазоне до 100 мА составляют ±0,0035 %.
