Поверка

осуществляется по документу РТ-МП-4910-551-2017 «ГСИ. Миллитесламетры портативные модульные ТПМ-250. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.11.2017 г.

Основные средства поверки:

  • рабочий эталон 2 разряда по ГОСТ 8.030-2013 единицы магнитной индукции постоянного магнитного поля в диапазоне от 0,02 до 2,0 Тл;
  • рабочий эталон 1 разряда по ГОСТ 8.030-2013 единицы магнитной индукции в диапазоне от 0,01 до 20 мТл при частотах от 0 до 2000 Гц;
  • частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус миллитесламетра.

Оставить заявку

Поверка

осуществляется по документу РТ-МП-4910-551-2017 «ГСИ. Миллитесламетры портативные модульные ТПМ-250. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.11.2017 г.

Основные средства поверки:

  • рабочий эталон 2 разряда по ГОСТ 8.030-2013 единицы магнитной индукции постоянного магнитного поля в диапазоне от 0,02 до 2,0 Тл;
  • рабочий эталон 1 разряда по ГОСТ 8.030-2013 единицы магнитной индукции в диапазоне от 0,01 до 20 мТл при частотах от 0 до 2000 Гц;
  • частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус миллитесламетра.

  • Миллитесламетры портативные модульные ТПМ-250 (далее — миллитесламетры) предназначены для измерений трех ортогональных компонентов и модуля вектора магнитной индукции и напряженности магнитного поля постоянных магнитных полей; измерений и вычислений амплитудных, среднеквадратических и средневыпрямленных значений трех ортогональных компонентов и максимального значения модуля вектора магнитной индукции и напряженности магнитного поля переменных магнитных полей. Поверка миллитесламетра ТПМ-250 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка миллитесламетра ТПМ-250 и его принцип действия

    Принцип действия миллитесламетров основан на преобразовании ортогональных компонентов вектора магнитной индукции Bx, By, Bz в электродвижущую силу Холла с дальнейшей обработкой этих сигналов и представлением результатов измерений на дисплее прибора.

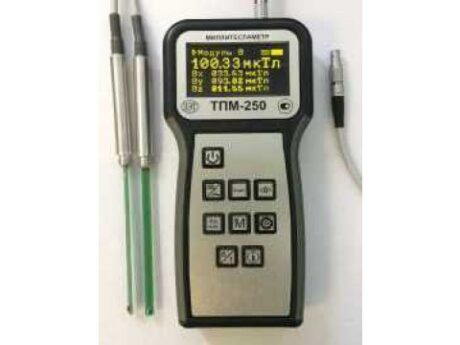

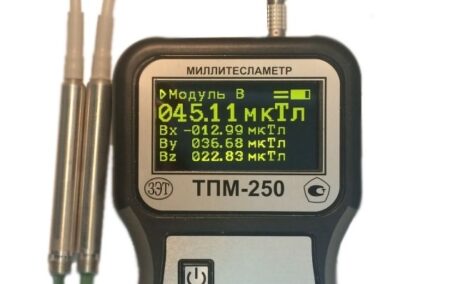

    Миллитесламетр состоит из электронного блока, который выполнен в пластмассовом компактном корпусе с встроенным аккумулятором, и двух измерительных зондов. В его конструкции отсутствуют наружные элементы подстройки и регулировки. Измерительные зонды тип 1 и тип 2 содержат микросхемы, основными узлами которых являются трехкомпонентный элемент Холла, аналого-цифровой преобразователь и мультиплексор. Реализуемые функции, параметры измерений и измеряемых величин, а также результаты измерений отображаются на дисплее прибора. Управление осуществляется с помощью клавиатуры.

    Индикация результатов измерений производится в единицах магнитной индукции мТл и напряженности магнитного поля А/м.

    Для повышения функциональных возможностей миллитесламетра предусмотрено дистанционное управление его работой от внешнего компьютера через USB интерфейс с помощью специального ПО «Модуль-1», работающего в операционной системе Windows.

    Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Основание прибора крепится к его корпусу расположенными в углублениях винтами, мастика для пломбирования наносится на поверхность головки одного из этих винтов. Поверка миллитесламетра ТПМ-250 проводится по всей России.

    Программное обеспечение

    Программное обеспечение (ПО) управления миллитесламетром, цифровой обработки информации и представления результатов измерений хранится во встроенном процессоре и недоступно пользователю.

    Конструкция миллитесламетров исключает возможность несанкционированного влияния на программное обеспечение миллитесламетров и измерительную информацию.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 — Идентификационные данные программного обеспечения

    Идентификационные данные (признаки) Значение
    Идентификационное наименование ПО ТПМ-250
    Номер версии (идентификационный номер ПО) Отсутствует
    Цифровой идентификатор ПО Индивидуален для каждого экземпляра миллитесламетра и указывается в его формуляре
    Алгоритм вычисления контрольной суммы цифрового идентификатора ПО ГОСТ Р 34.11-2012

  • Технические характеристики

    Метрологические и основные технические характеристики миллитесламетров приведены в таблицах 1 и 2.

    Таблица 1 — Метрологические характеристики

    Наименование характеристики Значение
    Диапазон частот измеряемых переменных магнитных полей:

    —    с зондом измерительным типа 1, Гц

    —    с зондом измерительным типа 2, Гц

    		 от 0,5 до 200,0 от 1 до 400
    Наименование характеристики Значение
    Диапазон измерений и вычислений с зондом измерительным типа 1:

    —    компоненты вектора магнитной индукции Bx, By, мТл

    —    компоненты напряженности магнитного поля Нх, Ну, А/м

    —    компонент вектора магнитной индукции Bz, мТл

    —    компонент напряженности магнитного поля Н А/м

    —    модуль вектора магнитной индукции В, мТл (максимальное значение модуля переменных полей)

    —    модуль напряженности магнитного поля Н, А/м (максимальное значение модуля переменных полей)

    		 от 0,001 до 4,000 от 0,8 до 3200,0 от 0,001 до 8,000 от 0,8 до 6400,0 от 0,002 до 10,000

    от 1,6 до 8000,0
    Примечание — При значениях магнитной индукции менее 0,01 магнитного поля менее 8 А/м) погрешность не нормируется. мТл (напряженности
    Диапазон измерений и вычислений постоянного магнитного поля с зондом измерительным типа 2:

    —    компоненты вектора магнитной индукции Bx, By, Bz, мТл

    —    компоненты напряженности магнитного поля Нх, Ну, Н^ А/м

    —    модуль вектора магнитной индукции В, мТл

    —    модуль напряженности магнитного поля Н, А/м

    		 от 0,01 до 150,00 от 8 до 120000 от 0,02 до 260,00 от 16 до 208000
    Примечание — При значениях магнитной индукции менее 0,1 мТл (напряженности магнитного поля менее 80 А/м) погрешность не нормируется.
    Диапазон измерений и вычислений переменного магнитного поля с зондом измерительным типа 2:

    —    компоненты вектора магнитной индукции Bx, By, Bz, мТл

    —    компоненты напряженности магнитного поля Нх, Ну, Н^ А/м

    —    модуль вектора магнитной индукции В, мТл (максимальное значение)

    —    модуль напряженности магнитного поля Н, кА/м (максимальное значение)

    		 от 0,5 до 150,0 от 400 до 120000 от 0,9 до 260,0

    от 0,9 до 208,0
    Пределы допускаемой относительной погрешности измерений модуля магнитной индукции В (напряженности магнитного поля Н), 50:

    —    с зондом измерительным типа 1, %

    —    с зондом измерительным типа 2, %

    		 ±[3,00+0,03 (Ап/Аи-1)] ±[2,00+0,01(Ап/Аи-1)]
    Пределы допускаемой абсолютной погрешности измерений частоты магнитного поля, Af, Гц ±(0,001 f+0,100)
    Примечания

    1    Аи — измеренное значение магнитной индукции, мТл (напряженности магнитного поля, А/м).

    2    Ап — верхний предел измерений модуля магнитной индукции, мТл (напряженности магнитного поля, А/м). Ап принимает значения 10 мТл (8000 А/м) для зонда измерительно -го типа 1 и 260 мТл (208000 А/м) для зонда измерительного типа 2.

    3    f — измеренная частота магнитного поля, Гц.

    Таблица 2 — Основные технические характеристики

    Наименование характеристики Значение
    Номинальное напряжение встроенного аккумулятора электропитания миллитесламетра, В 3,7
    Время непрерывной работы с полностью заряженным аккумулятором, ч, не менее 12
    Наименование характеристики Значение
    Габаритные размеры, мм, не более:

    —    высота

    —    ширина

    —    длина

    		 33

    100

    210
    Длина кабелей измерительных зондов, м, не менее 1,5
    Габаритные размеры измерительных зондов, мм, не более:

    —    диаметр

    —    длина

    		 12

    200
    Масса, кг, не более 0,6
    Условия эксплуатации:

    —    температура окружающего воздуха, °C

    —    относительная влажность окружающего воздуха при температуре +25 °C, %

    —    атмосферное давление, кПа

    		 от +10 до +35 до 80

    от 70,0 до 106,7
    Условия хранения и транспортирования (в футляре и упаковке для транспортирования):

    —    температура окружающего воздуха, °C

    —    относительная влажность окружающего воздуха при температуре +35 °C, %

    —    атмосферное давление, кПа

    		 от -50 до +50 до 98

    от 70,0 до 106,7

  • Поверка

    осуществляется по документу РТ-МП-4910-551-2017 «ГСИ. Миллитесламетры портативные модульные ТПМ-250. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.11.2017 г.

    Основные средства поверки:

    • рабочий эталон 2 разряда по ГОСТ 8.030-2013 единицы магнитной индукции постоянного магнитного поля в диапазоне от 0,02 до 2,0 Тл;
    • рабочий эталон 1 разряда по ГОСТ 8.030-2013 единицы магнитной индукции в диапазоне от 0,01 до 20 мТл при частотах от 0 до 2000 Гц;
    • частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус миллитесламетра.
