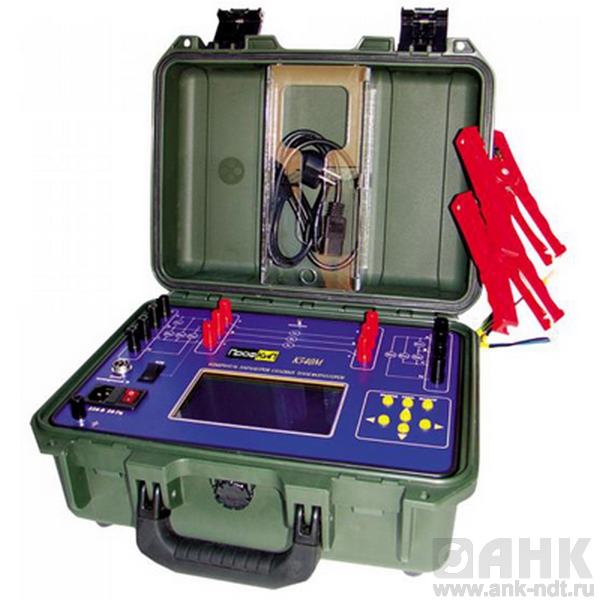

Описание комплекта измерительного цифрового ПРОФКИП К540М
предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 /0.5.
Основные функции при однофазном и трехфазном возбуждении испытуемого трансформатора:
- Измерение тока и потерь холостого хода при малом напряжении
- Измерение сопротивления короткому замыканию
- Измерение коэффициента трансформации
- Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
- Измерение сопротивления обмоток постоянному току
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПРОФКИП К540М обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.
Отличительные особенности:
- Класс точности 0.2 /0.5
- Измерение напряжения переменного тока до 400 В
- Измерение переменного тока до 5 А
- Измерение мощности до 2000 Вт
- Измерение сопротивления до 2000 Ом
- Измерение частоты до 55 Гц
- Измерение тока и потерь холостого хода при малом напряжении
- Измерение сопротивления короткому замыканию
- Измерение коэффициента трансформации
- Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
- Измерение сопротивления обмоток постоянному току
- В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения
Технические характеристики измерительного комплекта ПРОФКИП К540М:
| Параметры | Значения |
| Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока | 0.01 А … 5 А |
| Диапазон измеряемых переменных напряжений (два трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения | 5 В … 400 В |
| Диапазон измеряемых активных мощностей (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения | 1 Вт … 2000 Вт |
| Диапазон измеряемых сопротивлений постоянному току | 0.00005 Ом … 1999 Ом |
| Диапазон измеряемой частоты | 45 Гц … 55 Гц |
| Пределы измерения тока | 0.1 А, 1 А, 5 А |
| Пределы измерения напряжения | 100 В … 400 В |
| Пределы измерения сопротивления | 0.00002 Ом … 1999 Ом |
| Основная приведенная погрешность измерения напряжений | не более 0.2% |
| Основная приведенная погрешность измерения мощности | не более 0.5% |
| Основная приведенная погрешность измерения токов | не более 0.5% |
| Абсолютная погрешность измерения частоты | не более 0.25 Гц |
| Основная приведенная погрешность измерения сопротивления постоянному току | 0.5% |
| Входное сопротивление каналов измерения напряжения | 400 кОм |
| Падение напряжения нагрузки каналов измерения силы тока | 75 мВ |
| Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности | |
| Нормальные условия применения | |
| Температура окружающего воздуха | 20°С ± 5°С |
| Относительная влажность воздуха | 30% ... 80% |
| Атмосферное давление | 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
| Напряжение питающей сети переменного тока | 220 В ± 4.4 В |
| Частота питающей сети | 50.0 Гц ±0.5 Гц |
| Рабочие условия применения | |
| Температура окружающего воздуха | 5°С ... 40°С |
| Относительная влажность воздуха | до 80% при 30°С |
| Атмосферное давление | 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
| Напряжение питающей сети переменного тока | 220 В ± 22 В |
| Частота питающей сети | 50 Гц ± 1 Гц |
| Общие характеристики | |
| Средний срок службы | не менее 8 лет |
| Средняя наработка на отказ | не менее 10 000 ч. |
| Питание | 220 В ±22 В, 50 Гц ±1 Гц |
| Габариты | 320х180х390 мм |
| Вес | 6 кг |
