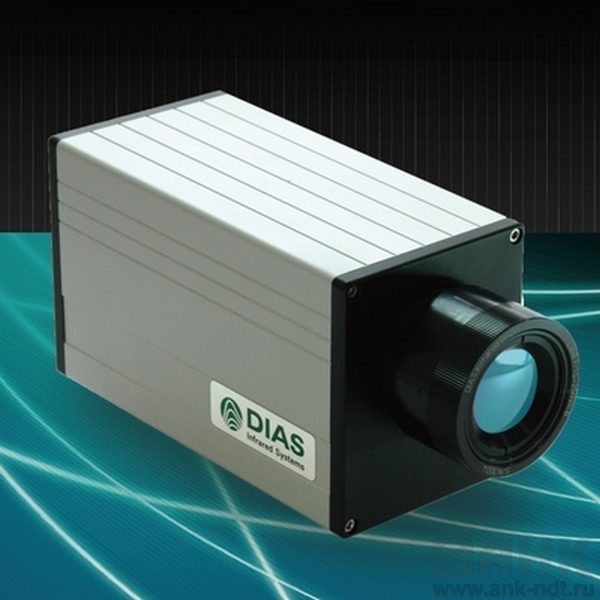

Описание инфракрасной линейной камеры PYROLINE 128 compact
ИК камера PYROLINE даёт возможность замерять бесконтактным способом распределение температуры на поверхности подвижных и неподвижных объектов.
Она разработана для стационарного использования в промышленных условиях и применяется в системых решениях для автоматического наблюдения и управления процессами, а так же измерения температуры оборудования.
Головка камеры оснащена всеми, нужными для измерения, деталями. Поскольку обычно камера устанавливается в непосредственной близости от объекта измерения, она не имеет кнопок управления. Для управления, обслуживания и передачи данных используется интегрированный интерфейс.
Программирование и получение данных может осуществляться с ПК, с которого вводятся необходимые параметры. Несколько типов интерфейсов используется для переноса данных на ПК в разных типах камер.
По умолчанию используется интерфейс Fast-Ethernet. Камера может работать в автономном режиме. Простое измерения может инициироваться двумя независимо программируемыми гальванически развязанными входами/выходами. Все параметры для автономной работы настраиваются один раз через соединение с ПК (ноутбуком).
Благодаря интегрированной и энергонезависимой памяти, камера продолжает работать с установленными параметрами даже после перепыва в энергоснабжении.
Для обеспечения работы в жестких условиях камеру можно оснастить системами водного охлаждения и продувки воздухом (с типом корпуса "industrial" ), что заметно увеличит диапазон применения камеры.
Поскольку все дополнительные компоненты встраиваются в корпус, установка камеры не требует много места.
Технические характеристики (одна из моделей):
| Спектральный диапазон4 | 4.8 - 5.2 мкм | |
| Температурный диапазон 1 | 450 °C - 1250 °C (PYROLINE 128G/256Гц compact) 250 °C - 800 °C (PYROLINE 128GS/256Гц compact) | |
| Датчик | Неохлаждаемая пироэлектрическая линейная матрица (128 пикселей) | |
| Объектив1 Туре: | Стандарт | По выбору |
| Поле обзора (FOV): | 40° х 0,3° | 60° х 0,5° |
| Расстояние до объекта: | > 20 см | > 50 см |
| Погрешность2 | 1 K + 1 % от полученного значения в °C | |
| Тепловой дрейф 2 | 0.1 % (от полученного значения в °C) / K(TA) | |
| Эквивалентная шуму разность температур (NETD)2 | < 1 K (32 Гц), < 3 K (256 Гц) | |
| Частота измерений | внутр. 256 Гц, выбор: 256 Гц, 128 Гц, 64 Гц, 32 Гц, ... | |
| Время отклика | внутр. 8 милисек., выбор: 2 / частоту измерения | |
| Интрефейс | Gigabit or Fast Ethernet (реал. время, 50 Гц макс.) гальванически изолированные цифровые входы и выходы | |
| Обработка сигнала | внутр. (цифровой сигнальный процессор) Возможна как работа с ПК, так и автономно | |
| Соединения | Круглый разъём HR10A с резьбой (12 контактов, питание, цифровые входы и выходы) Круглый разъём M12-L (Ethernet) | |
| Вес | около 1.6 кг | |
| Электропитание | 12 - 36 В, постоян., стандарт. 7 ВA | |
| Корпус | Класс защиты IP54, Стандартный корпус в резьбой для штатива 1/4 дюйма | |
| Рабочая температура | –10 °C - 50 °C | |
| Условия хранения | –20 °C - 70 °C, влажность: макс. 95 % | |
| ПО | ПО PYROSOFT для ОС Windows®, изменение по запросу | |
