Поверка датчиков давления МТ100 в Иваново
Назначение: для непрерывного пропорционального преобразования значения давления разрежения и избыточного давления жидкостей и газов в унифицированный токовый выходной сигнал.

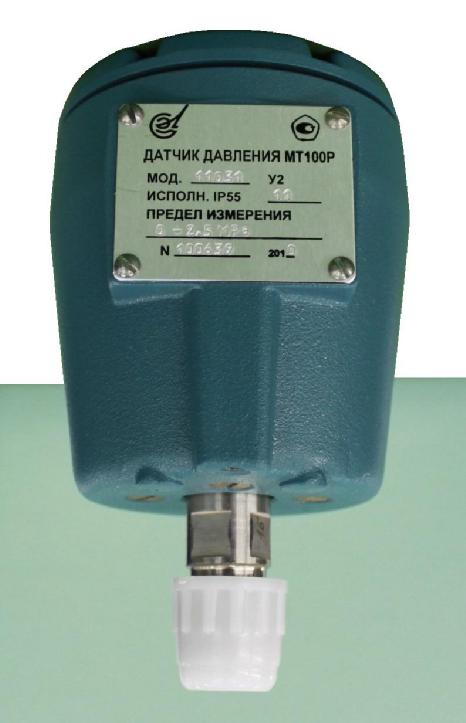

Поверка датчиков давления МТ100
Принцип действия датчиков основан на тензорезистивном эффекте. Измеряемое давление, воспроизводимое мембраной измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя.
Под действием силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нём тензорезисторов. Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал.
В зависимости от измеряемого параметра выпускаются: датчики МТ 100Р — для измерения избыточного давления, датчики МТ 100R — для измерения разрежения, датчики МТ 100РR — для измерения избыточного давления-разрежения.
Датчики в зависимости от диапазона (предела) измерений и давления перегрузки имеют модели. Каждый датчик может быть настроен на любой из диапазонов измерений моделей, для этого они оснащены элементом для перенастройки диапазона измерений.
Исполнение датчиков взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (О), соответствуют ГОСТ Р 51330.10; маркировка взрывозащиты «0ЕхiaIICT5X» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси 11С по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5; взрывозащищённое с видом взрывозащиты «взрывонепроницаемая оболочка» (d) и уровнем взрывозащиты «взрывобезопасный» (1); соответствуют ГОСТ Р 51330.1; маркировка взрывозащиты «1ЕхdIIВТ5» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси ПВ по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5.
Датчики моделей 11228-11239 имеют взрывозащищённое исполнение с видом взрывозащиты «взрывонепроницаемая оболочка». Датчики всех моделей, кроме 11228-11239, имеют взрывозащищённое исполнение с видом взрывозащиты «искробезопасная электрическая цепь» и невзрывозащищённое.
Поверка осуществляется по МИ 1997- 89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки», утверждённой ВНИИМС 20.06.89 г.
Средства поверки:
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600; МП-2500, пределы допускаемой основной погрешности ± 0,02; ± 0,05 % от измеряемого давления в диапазоне измерений, класс точности 0,02; 0,05;
- манометр образцовый абсолютного давления МПА-15, класс точности 0,01;
- комплекс для измерения давления цифровой ИПДЦ, пределы допускаемой основной погрешности ± 0,05; ± 0,06 %, пределы измерений от 1 кПа до16 МПа;
- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допускаемой основной погрешности ± (0,1 — 0,2) % от номинального значения выходного сигнала при измерении избыточного давления в диапазоне 400-2500 Па и с пределами допускаемой основной погрешности ±(0,2-0,4) Па при измерении разности давлений 10-250 Па;
- автоматизированные датчики избыточного давления «Воздух-6,3», «Воздух-2,5», «Воздух-1,6», пределы допускаемой основной погрешности ±0,02 %; ± 0,05 % от действительного значения измеряемого параметра;
- вольтметр универсальный цифровой Щ31, пределы допускаемой основной погрешности ± 0,015 %, верхний предел измерений 5 мА;
- вольтметр цифровой Щ1516, класс точности 0,015, верхний предел измерений 5 мА;
- образцовая катушка сопротивления Р331. Сопротивление 100 Ом, класс точности 0,01;
- магазин сопротивлений Р33, сопротивление 0,1 — 99999,9 Ом, класс точности 0,2/6*10-6. Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.
Сведения о методах измерений
Методы измерений содержатся в документе РИБЮ 406233.005 РЭ «Датчики давления МТ 100. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам давления МТ 100
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП Общие технические условия».
- ТУ4212-005-00226218-2004 Технические условия «Датчики давления МТ 100».
