Поверка генератора АКИП-3408/1 в Иваново

Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418 (далее -генераторы) предназначены для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы. Поверка генератора АКИП-3408/1 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка генератора АКИП-3408/1

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы.

Генераторы изготавливаются в 6-ти модификациях:

• серия АКИП-3408: АКИП-3408/1, АКИП-3408/2, АКИП-3408/3;
• серия АКИП-3418: АКИП-3418/1, АКИП-3418/2, АКИП-3418/3;

Модификации генераторов отличаются диапазоном частот генерируемых сигналов, количеством выходных каналов, наличием дополнительных входов и выходов, различным расположением органов управления.

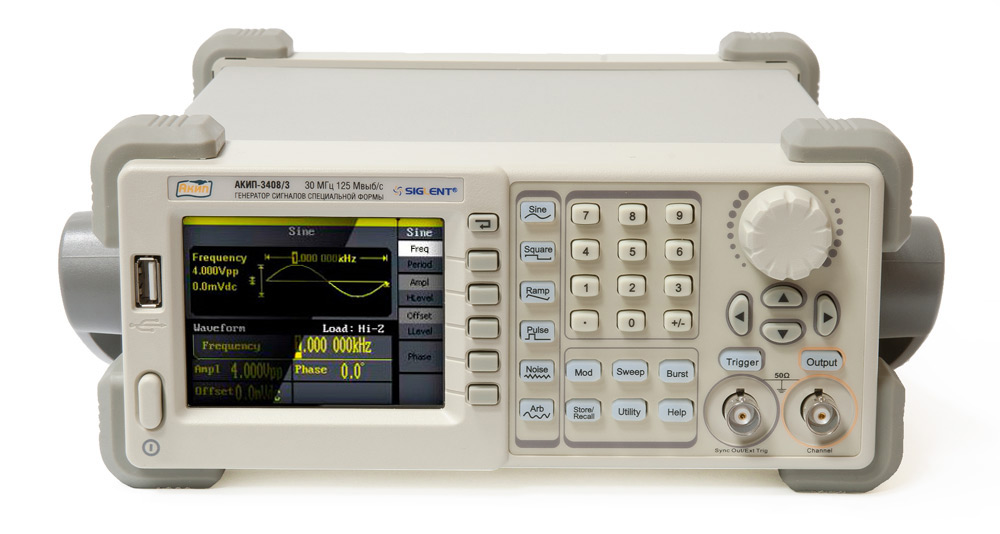

На передней панели генераторов находится цветной жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы: для серии АКИП-3408 — основного канала и канала синхронизации; для серии АКИП-3418 — основных двух каналов.

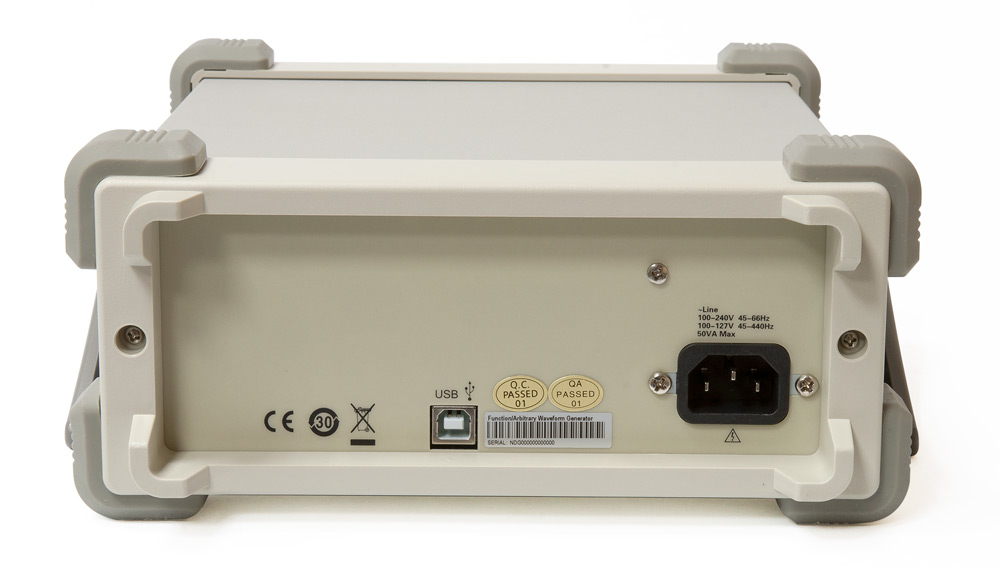

На задней панели генераторов располагаются: разъем для подключения кабеля питания; интерфейсы связи с персональным компьютером; для серии АКИП-3418: входной разъем частотомера, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).

Пломба наносится на один из крепежных винтов на задней или боковой панели корпуса генераторов. Знак поверки представляет собой наклейку и наносится на боковой панели корпуса генератора.

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 — «средний».

Нормативные документы

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

3    ГОСТ 8.026-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4    ГОСТ 8.662-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

5    ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 в степени -2 до 210 в степени -9 Гц.
