Поверка источника питания APS-1200, APS-2200, APS-3200, APS-4200 в Иваново
Назначение: для воспроизведения стабилизированных напряжения и силы постоянного тока.
Поверка источника питания APS-1200, APS-2200, APS-3200, APS-4200
Принцип действия источников питания основан на использовании комбинации сетевого трансформатора, выпрямительного моста и линейного регулятора. В некоторых моделях источников питания выпрямительный мост подключен к вторичной обмотке трансформатора непосредственно, в некоторых — через реле, переключающее число витков вторичной обмотки. Установка выходного напряжения или силы тока выполняют аналогичные во всех моделях линейные регуляторы.
Источники питания с одним каналом объединены в серию APS-1200, с двумя — в серию APS-2200, с тремя — в серию APS-3200, с четырьмя — в серию APS-2200.
Источники питания имеют 21 модель, количество каналов, диапазоны, погрешности воспроизведения выходных напряжений и токов которых представлены в таблице 1.
Дополнительные функции имеют модели:
- APS-2231, APS-2232, APS-2233, APS-2235, APS-2261, APS-3231, APS-3232, APS-4233, APS-4235 — три режима работы регулируемых каналов 1 и 2: независимый, последовательный или параллельный;
- APS-3231, APS-3232 — фиксированный канал 3;
- APS-4233, APS-4235 — частично регулируемые каналы 3 и 4.

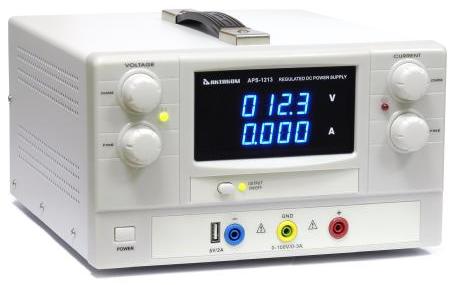

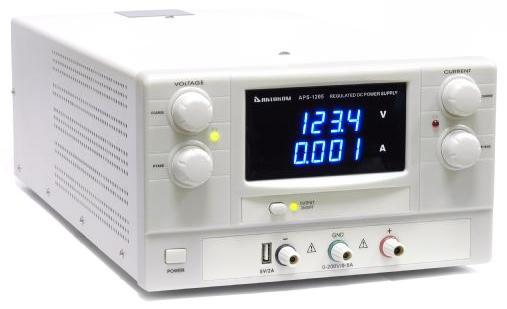

Источники питания выполнены в прямоугольных корпусах, предназначенных для эксплуатации в промышленных и лабораторных условиях.
Управление работой источников питания производится с передней панели, на которой размещены:
- клавиша включения/выключения источника питания;
- функциональные клавиши и поворотные регуляторы для ступенчатой установки величины выходного напряжения и тока;
- выходные разъемы положительной и отрицательной полярности;
- светодиодные цифровые индикаторы для отображения параметров напряжения и тока на выходе в цифровом виде;
- светодиодные индикаторы для отображения состояния источника питания в процессе работы;
- выходной разъём USB для зарядки мобильных устройств напряжением 5 В.
На задней панели расположен разъем для подключения сетевого кабеля.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу МП 206.1-227-2018 Источники питания серий АРБ-1200, АРБ-2200, АРБ-3200, АРБ-4200. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.12.2018 г.
Основные средства поверки:
- мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер 25984-14);
- нагрузка электронная программируемая АТН-8125 (регистрационный номер 50595-12);
- катушка электрического сопротивления измерительная Р310 (регистрационный номер 1162-58);
- микровольтметр В3-57 (регистрационный номер 7657-80);
- мультиметр АВМ-4306 (регистрационный номер 27587-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ, с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус источника питания (рисунок 1, поз. 2) и на свидетельство о поверке в виде оттиска.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
- ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического напряжения и электродвижущей силы
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы электрического тока в диапазоне от 1-10-16 до 30 А Техническая документация фирмы-изготовителя
