Поверка манометров грузопоршневых CPВ 5000 в Иваново
Назначение: для создания и высокоточных измерений избыточного давления, применяются в качестве эталонных средств измерений при поверке и калибровке средств измерений избыточного давления в поверочных лабораториях государственных метрологических служб и в метрологических службах юридических лиц.
23.01.2014 продлен срок свидетельства
Поверка манометров грузопоршневых CPВ 5000

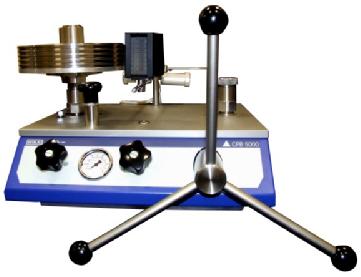

Принцип действия манометра основан на уравновешивании измеряемого давления, действующего на поршень, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
В состав манометра входят измерительная поршневая система, изготовленная из карбида вольфрама ВК6; комплект грузов и устройство для создания и поддержания давления (пневматический или гидравлический пресс). В комплект поставки манометра может быть дополнительно включен термометр сопротивления РНОО, предназначенный для измерения температуры поршневой системы.
Комбинации с манометром можно применять калибратор CPU 5000, который позволяет произвести расчет необходимых значений массы грузов для любого значения давления. Калибратор можно использовать для обработки результатов измерений с учетом значений внешних влияющих факторов (для этого в его состав могут быть включены датчики для измерения температуры, относительной влажности и атмосферного давления), а также температуры поршневой пары и значения местного ускорения свободного падения. Кроме этого калибратор может служить мультиметром для измерения выходных электрических сигналов при поверке преобразователей давления. Значения измеренного давления могут переводиться калибратором во все системные и внесистемные единицы давления.
Манометры имеют шесть модификаций, отличающихся диапазонами измерений, пределами допускаемой погрешности, номинальными площадями поршней, рабочей средой.
Поверку манометров грузопоршневых серии СРВ 5000 проводят в соответствии с МИ 2429-97 «Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля» (МР МОЗМ N2 110).
Основные средства поверки:
- государственный специальный эталон единицы давления ГЭТ 43-73 с диапазоном измерений 250… 1500 МПа, СКО результата измерений 4.10-5;
- эталон-копия ГПЭ единицы давления ВЭТ 23-1-83 с диапазоном измерений 0,05.. .10 МПа), СКО результата измерений б• 10—6;
- рабочие эталоны избыточного давления нулевого разряда с диапазонами измерений 0,04.. .0,6 МПа, 0,1…6 МПа, 1,25.. .60 МПа, СКО результата измерений 2.10-5;
- манометр газовый поршневой МГП-100 с диапазоном измерений 0,04… 10 МПа и пределами допускаемой относительной погрешности ±0,005 °/о;
- задатчик давления «Воздух-2,5» с диапазоном воспроизводимых значений давления 0,75…250 кПа и пределами допускаемой относительной погрешности ±0,005 °/о. Межповерочный интервал — 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ 8.094-73 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давления с верхними пределами от 10000.105 до 40000.105 Па».
- ГОСТ 8291-83 «ГСИ. Манометры избыточного давления грузопоршневые. Общие технические требования».
- МИ 2429-97 «Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля» (МР МОЗМ № 110).
- Техническая документация фирмы « WIKA Аlехаndеr Wiegand GmbH & Со. КО», Германия.
