Назначение: для воспроизведения электрического сопротивления постоянному току в диапазоне от 104 до 109 Ом при двухзажимном включении и для имитации электрического сопротивления постоянному току в диапазоне от 1 • 109 до 0,999-1012 Ом при трехзажимном включении при проведении измерительных и поверочных работ.

Поверка мер-имитаторов Р40116М

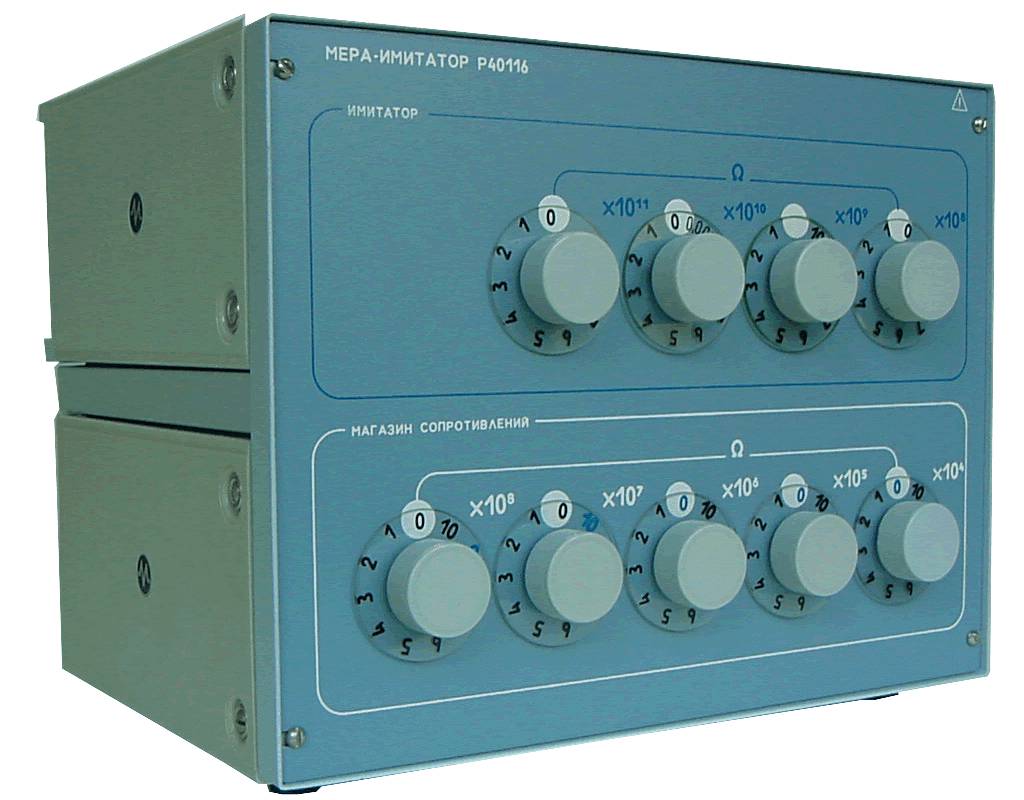

Конструктивно меры-имитаторы Р40116М представляют собой настольные электроизмерительные приборы с вертикальной лицевой панелью.

При восп4роизведе9нии значений электрического сопротивления постоянному току в диапазоне от 1-10 до 1-10 Ом меры представляют собой магазины сопротивлений, состоящие из пяти декад, обозначенных на лицевой панели «х104», «х105», «х106», «х107», «х108» возле лимбов соответствующих переключателей (S1 — S5). Каждая декада магазинов сопротивления состоит из восьми условно выделяемых групп последовательно соединенных резисторов типа МРХ из литого микропровода в стеклянной изоляции. Каждая группа образована одним, двумя или тремя основными и одним подгоночным резистором. Две из указанных восьми групп являются резервными.

При воспр9 оизведении 1з2начений электрического сопротивления постоянному току в диапазоне от 110 до 0,999-10 Ом меры подключаются по трехзажимной схеме включения. При этом меры представляют собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значениями сопротивления двух из трех ее лучей, устанавливаемыми переключателями декад «х10 » и «х10 » магазина сопротивления меры. Номинальное значение сопротивления третьего из лучей схемы «звезда» коммутируется переключателями S6 — S8, соответствующими трем декадам, представляющим собой магазин проводимости меры и обозначенным на лицевой панели «х109», «х1010», «хЮ11» возле лимбов соответствующих переключателей.

Номинальное сопротивление одной ступени, Ом:

• в диапазоне от 10 до 109 Ом (двухзажимное включение) — 104; 105; 10б; 107; 108;
• в диапазоне от 1 • 109 до 0,999-1012 Ом (трехзажимное включение) — 109; 1010; 1011. Номинальное (максимальное) значения напряжения по диапазонам воспроизведения ином (имакс) (при включении не менее одной ступени декады), В:
• в диапазоне от 104 до 105 Ом — 25 (75);
• в диапазоне от 105 до 107 Ом — 50 (250);
• в диапазоне от 107 до 108 Ом — 100 (1000);
• в диапазоне от 108 до 109 Ом — 2000 (3000).
