Назначение: для измерений электрического сопротивления постоянному току.

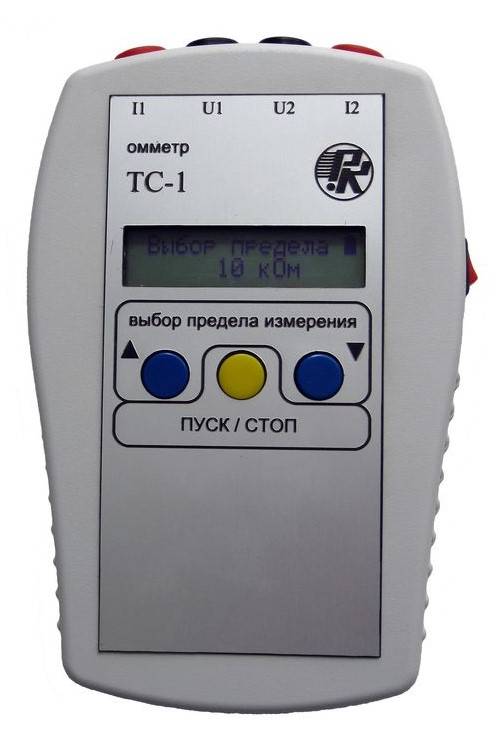

Поверка микроомметра ТС
Принцип работы омметров в режиме измерений электрического сопротивления постоянному току основан на измерении электрического напряжения на участке цепи при протекании через него силы постоянного электрического тока (метод амперметра-вольтметра). Измерение осуществляется по четырехпроводной схеме.
Омметры выпускаются в четырех вариантах исполнения: ТС-1, ТС-2, ТС-3, ТС-200, которые отличаются диапазонами измерений, характеристиками погрешности, условиями применения, эксплуатационными характеристиками, размещением органов управления. Связь микроомметра ТС-2 с внешними устройствами осуществляется через стандартный интерфейс RS-232.
Программное обеспечение
Программное обеспечение микроомметров имеет один уровень (низкий) — встроенное программное обеспечение.
Идентификационные данные метрологически значимого программного обеспечения приведены.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие
идентифи кационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Meters TS-1.v1 | Версия v.1 | — | — | — |
| Monitor TS-2.v1 | Версия v.1 | — | — | — |
| Meters TS-3.v1 | Версия v.1 | — | — | — |
| Meters TS-200.v1 | Версия v.1 | — | — | — |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Поверка осуществляется по документу ГОСТ 8.366-79 с дополнениями, приведенными в разделе «Поверка» документов:
- «Микроомметр ТС-1. Руководство по эксплуатации. РУКЮ.411212.032 РЭ»;
- «Микроомметр ТС-2. Руководство по эксплуатации. РУКЮ.411212.039 РЭ»; -«Микроомметр ТС-3. Руководство по эксплуатации. РУКЮ.411212.040 РЭ»; -«Микроомметр ТС-200. Руководство по эксплуатации. РУКЮ.411212.038 РЭ», утвержденных в части раздела «Поверка» руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 24 июня 2013 г.
Перечень рекомендуемых основных средств поверки
| № | Наименование и тип средства измерений | Метрологические характеристики |
| 1 | Мера электрического сопротивления многозначная Р3026 | Диапазон воспроизводимых сопротивлений от 0 до 111111 Ом ступенями 0,01 Ом. Класс точности 0,005 — 0,02. |
| 2 | Катушка электрического сопротивления измерительная Р331 | Номинальное значение сопротивления — 100 Ом; Класс точности — 0,01. |
| 3 | Катушка электрического сопротивления измерительная Р321 | Номинальное значение сопротивления — 10 Ом; Класс точности — 0,01. |
| 4 | Катушка электрического сопротивления измерительная Р321 | Номинальное значение сопротивления — 1 Ом; Класс точности — 0,01. |
| 5 | Катушка электрического сопротивления измерительная Р321 | Номинальное значение сопротивления -0,1 Ом; Класс точности — 0,01. |
| 6 | Катушка электрического сопротивления измерительная Р310 | Номинальное значение сопротивления — 0,01 Ом; Класс точности — 0,01. |
| 7 | Катушка электрического сопротивления измерительная Р310 | Номинальное значение сопротивления — 0,001 Ом; Класс точности — 0,01. |
| 8 | Катушка электрического сопротивления измерительная Р323 | Номинальное значение сопротивления — 0,0001 Ом; Класс точности — 0,05. |
| 9 | Шунт измерительный 75ШИС-7,5кА-0,5 | Номинальное сопротивление 10 мкОм Класс точности 0,5 |
| 10 | Компаратор напряжений Р3003 | Диапазон воспроизводимых напряжений от 0 до 10 В; Класс точности 0,0005. |
| 11 | Мультиметр цифровой Fluke 8846A | Диапазон измерений напряжений до 1000 В. Погрешность измерений напряжений 0,002 % |
Сведения о методах измерений
- Методика измерений приведена в разделе 2 руководств по эксплуатации.
Нормативные документы, устанавливающие требования к микроомметрам ТС
- ГОСТ 8.028 — 86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
