Поверка мониторов пациента CARESCAPE B650 в Иваново
Назначение: для измерений и регистрации биоэлектрических потенциалов сердца, температуры тела, непрерывного неинвазивного определения насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2) и частоты пульса (ЧП), определения систолического и диастолического артериального давления (АД), измерений объема и расхода вдыхаемого и выдыхаемого воздуха, из-меренией содержания окиси углерода во вдыхаемой газовой смеси и наблюдения на экране монитора электрокардиограммы (ЭКГ), сигнала дыхания, значений или графиков измеряемых параметров состояния пациента.

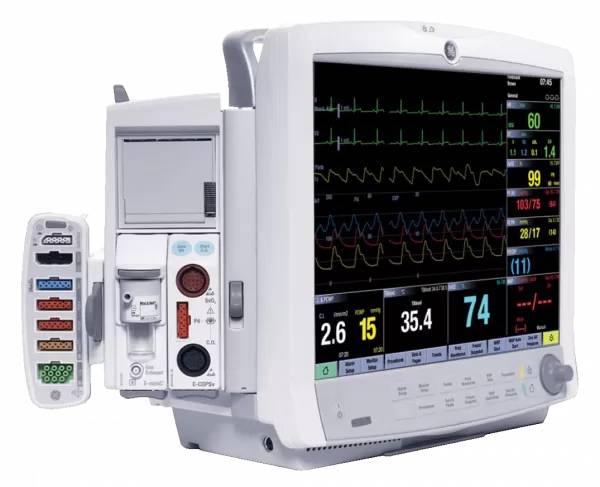

Поверка мониторов пациента CARESCAPE B650
Функционально мониторы пациента CARESCAPE B650 состоят из независимых измерительных каналов:
- электрокардиографического канала:
- канала пульсоксиметрии;
- канала артериального давления;
- канала термометрии;
- канала частоты дыхания;
- канала спирометрии;
- канала капнометрии.
Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.
Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.
Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.
Принцип работы канала температуры основан на измерение и регистрации температуры тела пациента терморезисторами.
Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.
Принцип работы канала спирометрии основан на измерении воздушных потоков и объемов посредством пневмотахометрического датчика — расходомера, сигнал с датчика преобразуется в цифровой вид и поступает в микропроцессор компьютера.
Принцип работы канала капнометрии основан на измерении и регистрации массовой концентрации двуокиси углерода (EtCO2) инфракрасным спектрометром.
Конструктивно монитор пациента состоит из ряда модулей, обеспечивающих сбор данных о пациенте и преобразование параметров функционального состояния пациента, автономного источника питания, комплекта датчиков и набора кабелей пациента. Сигналы от измерительных каналов обрабатываются встроенным процессором. Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте и область числовых значений измеряемых параметров. В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.
Поверка осуществляется в соответствии с документом МП 242-1219- 2011 «Мониторы пациентов CA-RESCAPE B650». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в сентябре 2011 г.
Основные средства поверки:
- генератор функциональный Диатест-4, ГрСИ №11789-03;
- мера для поверки пульсовых оксиметров МППО, ГрСи №42822-09;
- установка для поверки каналов измерений давления (УПКД), ГрСИ №23532-02;
- установка для поверки каналов измерений частоты пульса ИАД (УПКЧП), ГрСИ №21923-01;
- термометры ртутные стеклянные для точных измерений ТР-1 №№9, 10, 11, ГрСИ №2850-02;
- установка поверочная для счетчиков газа и спирометров УПС-16-С, Г.р. №33689-07;
- поверочные газовые смеси: азот эталонный: Рег. № 06.07.001 ГСО 3794-3795.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации «Монитор пациента CA-RESCAPE B650. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к монитору пациента CARESCAPE B650
- Р 50.2.049-2005 «ГСИ. Мониторы медицинские. Методика поверки»;
- МИ 3280-2010 «ГСИ. Пульсовые оксиметры и пульсоксиметрические каналы медицинских мониторов. Методика поверки».
- Техническая документация «GE Healthcare Finland Oy», Финляндия.
