Поверка прибора для измерения и регулирования температуры многоканальные Термодат в Иваново
Назначение: для измерения и регулирования температуры многоканальные «Термодат» Назначение средства измерений.
Модификации: Термодат-08, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128.
Приборы для измерения и регулирования температуры многоканальные «Термодат» (далее -приборы) предназначены для измерения и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Поверка прибора для измерения и регулирования температуры многоканальные Термодат
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков с унифицированным выходом 0-20 мА или 0-10 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее в градусах Цельсия. Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 — 20) мА или (4 — 20) мА, (0 — 100) мВ, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора.

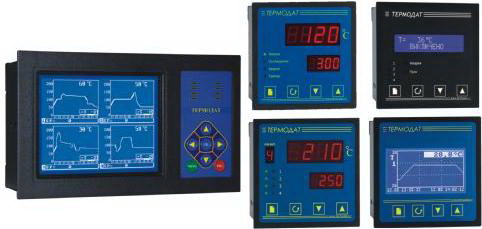

Конструктивно приборы выполнены в виде одного или нескольких блоков соединенных между собой цифровой связью. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измеряемой температуры и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
В обозначение прибора входит — название, серия (2 цифры), исполнение (1 буква), модификация (1 цифра). В тип данного средства измерений входят серии: Термодат-08, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128. Приборы разных серий различаются габаритными размерами, лицевой панелью, объемом внутренней памяти и максимальным количеством измерительных и выходных каналов.
Поверка осуществляется по документу МП 2411 — 0106 — 2014 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2014 г.
Основное поверочное оборудование:
Многофункциональный калибратор TRX-IIR в режиме воспроизведения напряжений постоянного тока в диапазоне от минус 10 до 100 мВ, погрешность ±(0,01 % от показаний +0,005 % от диапазона); от 0 до 12 В, погрешность ±(0,01 % от показаний +0,005 % от диапазона); в режиме воспроизведения силы постоянного тока от 0 до 24 мА, погрешность ±(0,01 % от показаний +0,02 % от диапазона), в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 400 Ом, погрешность ±(0,005 % от показаний +0,02 % от диапазона); в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от минус 200 до 850 °С, погрешность ±(0,005 % от показаний + 0,02 % от диапазона), в режиме воспроизведения сигналов термопар диапазон от минус 270 до 1820 °С, погрешность ±(0,005 % от показаний + 0,02 % от диапазона).
Сведения о методах измерений
Методы измерения изложены в руководствах по эксплуатации на приборы для измерения и регулирования температуры многоканальные «Термодат».
Нормативные и технические документы, устанавливающие требования к приборам для измерения и регулирования температуры многоканальным «Термодат»
- ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
- ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
- Технические условия ТУ4218-004-12023213-2013.
