Поверка ротаметров DK (46, 47, 48, 701, 702, 800), VA (40, 45), GA 24 в Иваново
Назначение: для измерений объёмного расхода жидкостей, газов и пара.
Ротаметры применяются на объектах машиностроения, водопользования и электроэнергетики, при производстве пищевых и лекарственных препаратов и продуктов (напитков) питания, в химической, нефтехимической, нефтеперерабатывающей и других областях промышленности.
Поверка ротаметров DK (46, 47, 48, 701, 702, 800), VA (40, 45), GA 24
Принцип действия ротаметров основан на восприятии динамического напора потока измеряемой среды чувствительным элементом ротаметра — поплавком, помещённым в коническую трубку, по которой вверх проходит поток измеряемой среды. По мере повышения расхода через ротаметр поплавок перемещается вверх. При изменении положения поплавка сечение между ним и внутренней стенкой конической трубы изменяется, что ведёт к изменению скорости потока в проходном сечении, а, следовательно, к изменению перепада давления на поплавке. Перемещение поплавка происходит до тех пор, пока перепад давлений не станет равным весу поплавка, приходящемуся на единицу площади его поперечного сечения.

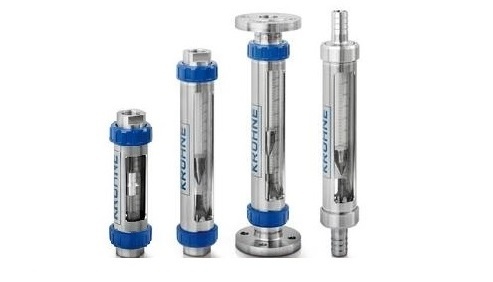

- Ротаметр VA 40 — стандартное исполнение для газов и жидкостей.
- Ротаметр VA 45 — исполнение для измерения газов при низком рабочем давлении.
- Ротаметры VA (40, 45) имеют различные присоединения к измеряемому трубопроводу: резьбовое соединение (V), соединение под ниппель для подключения гибкого шланга или трубки (S), фланцевое соединение (F) или асептическое соединение (А).
- Ротаметры DK (701, 702) предназначены для измерения расхода жидкости и газа и имеют специальное исполнение для аналитических систем.
- Ротаметры DK 46, DK 47, DK 48, DK 800 предназначены для измерения малых расходов жидкостей и газов.
- Ротаметры DK (46, 47, 48, 700, 800) комплектуются регуляторами перепада давления на входе (RE, NRE) или на выходе (RA, NRA).
- Условное обозначение ротаметров ХХХ / XXX / X
- Предельный выключатель (К1 — один предельный выключатель; К2 — два предельных выключателя)
Модификация
| Таблица 1 | |
| Условное обозначение | Материал узла присоединения |
| R | Нержавеющая сталь |
| С4 | Алюминий |
| В2 | Хастеллой |
| TFM | Тефлон |
| N | Латунь |
| PVDF (PV) | Поливинилденфторид (полимер) |
| PTFE | Политетрафторэтилен (фторопласт-4) |
Поверка осуществляется в соответствии с документом МП 48159-11 «Ротаметры DK (46, 47, 48, 701, 702, 800), VA (40, 45), GA 24 фирмы «KROHNE Messtechnik GmbH», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2011 г.
Основные средства поверки и вспомогательное оборудование:
- установки поверочные расходомерные с пределами относительной погрешности не более 1:3 предела допускаемой погрешности поверяемого ротаметра для заданного диапазона измерений расхода;
- манометр образцовый класса точности 0,15, диапазон 0-1,6 кгс/см2;
- манометр образцовый класса точности 0,15, диапазон — в соответствии с давлением в системе поверочной установки;
- термометр лабораторный ТЛ-4 диапазон 0-55 °С, цена деления 0,1 °С;
- измеритель температуры и относительной влажности воздуха ИВТМ-7: диапазон измерения влажности от 0 до 98 % с пределами абсолютной погрешности ±0,2 %, диапазон измерения температуры от 0 до 100 °С с пределами абсолютной погрешности ±0,2 °С;
- барометр М 67 по ТУ 2504-1797-75 с диапазоном измерения давления от 600 до 810 мм рт. ст., пределы абсолютной погрешности ±1 мм рт. ст.
Сведения о методиках (методах) измерений приведены в разделе 3 документа «Ротаметры DK (46, 47, 48, 701, 702, 800), VA (40, 45), GA 24. Руководство по эксплуатации».
Нормативные документы
- Техническая документация фирмы-изготовителя.
