Поверка термопреобразователя сопротивления платиного ТС-Т в Иваново
Назначение: для измерения температуры методом непосредственного погружения в среду, по отношению к которой материал оболочки и корпуса чувствительного элемента является: коррозионно-стойким, в энергетике, химической и других отраслях промышленности.

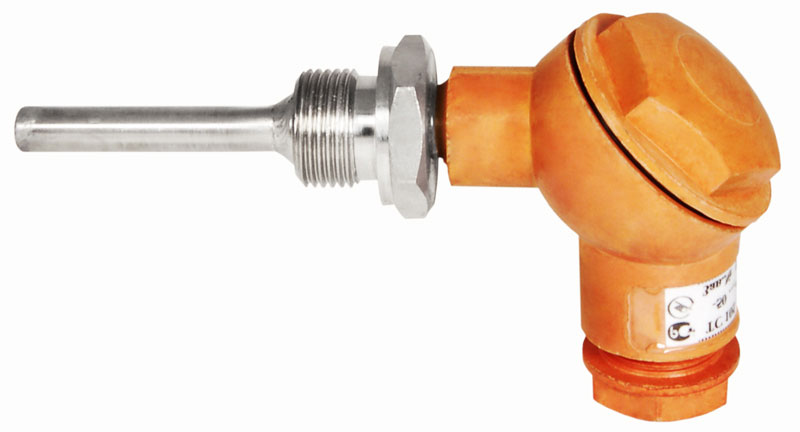

Поверка термопреобразователя сопротивления платиного ТС-Т
Принцип действия ТС основан на зависимости электрического сопротивления чувствительного элемента от температуры.
Чувствительный элемент ТС представляет собой конструкцию, содержащую пленочный платиновый резистор на диэлектрической подложке с покрытием из окиси алюминия или бифилярную намотку из платиновой проволоки. Чувствительный элемент включен в электрическую цепь термопреобразователя.
Электрические схемы внутренних соединений ТС соответствуют ГОСТ 6651 (2-х, .3-х и 4-к проводная). Выводы ТС выполнены в зависимости от диапазона измеряемых температур из медного, медно-никелевого проводов, присоединяемых к чувствительному элементу тугоплавким припоем.
ТС выпускаются в защитном металлическом кожухе. Кожух с чувствительным элементом и выводами засыпается окисью алюминия, магния или заполняются кремнийорганической пастой (в зависимости от рабочей температуры ).
Конструкция ТС — неразборная (не ремонтнопригодная).
ТС изготавливаются в различных модификациях отличающихся друг от друга номинальной статической характеристикой, классом допуска, длиной монтажной части, количеством рабочих чувствительных элементов, материалом и диаметром защитной арматуры, схемой включения, способом крепления, корпусом, способом установки — с гильзой или без.
Методы и средства поверки по ГОСТ 8.461-82 «ГСИ. Термопреобразователи сопротивления. Методы и средства поверки».
Средства поверки
- Компаратор РЗ003, к.т. 0,0005.
- Магазин сопротивлений Р4831, к.т. 0,02/I х 106.
- Катушка сопротивления Р331, 100 Ом, к.т. 0,01.
- Миллиамперметр М2007, от 0 до 7,5мА, к.т. 0,02.
- Термометр ТЛ — 4 NГ 1, от минус 30 до плюс 20 °С, ц. д. 0,1 °С.
- Образцовый платиновый термометр (ПТС-10) 2-го разряда, от 0 до 630 °С.
- Паровой термостат типа ТП5.
- Сосуд Дюара с водо-ледяной смесью.
- Вспомогательные средства поверка по ГОСТ 8.461-82.
Межповерочный интервал 4 года.
Нормативные и технические документы
- ГОСТ 6651-94 « Термопреобразователи сопротивления. Общие технические требования и методы испытаний».
- ТУ 4211-001-78496485-2005 «Термопреобразователи сопротивления платиновые ТС-Т. Технические условия».
