Поверка трансформатора тока Т-0,66УЗ в Иваново

Назначение:  для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.

Поверка трансформатора тока Т-0,66УЗ

Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения.

Трансформаторы тока состоят из магнитопровода и обмоток. Корпус трансформаторов тока выполнен из пластмассы.

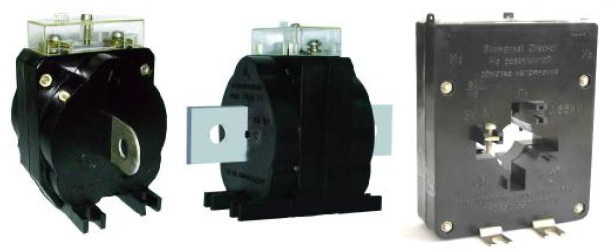

Трансформаторы тока Т-0,66У3 имеют исполнения: Т-0,66У3 и ТОП-0,66У3 на первичные токи от 10 до 400 А; ТШП-0,66У3 на первичные токи от 200 до 2000 А.

Трансформаторы тока Т-0,66У3 и ТОП-0,66У3 имеют две обмотки: первичную и вторичную. Первичная обмотка, в зависимости от первичного тока, может быть многовитковой или одновитковой в виде шины.

У трансформаторов тока ТШП-0,66У3 одна вторичная обмотка. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или шина, поставляемая с трансформатором по согласованию с заказчиком.

В трансформаторах тока ТОП-0,66У3 и ТШП-0,66У3 корпус выполнен из пожаробезопасной пластмассы, каждый контакт вторичной обмотки имеет два зажима. Трансформаторы тока классов точности 0,2, 0,2S и 0,5S дополнительно имеют контакт подключения обмотки напряжения счетчика.

Выводы вторичной обмотки и контакт подключения обмотки напряжения закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки от несанкционированного доступа.

• Трансформаторы тока Т-0,66У3 на первичные токи от 10 до 200 А
• Трансформаторы тока Т-0,66У3 на первичные токи 200, 300 и 400 А
• Трансформаторы тока ТШП-0,66У3 на первичные токи 600 и 800 А
• Трансформаторы тока ТОП-0,66У3 на первичные токи от 10 до 200 А
• Трансформаторы тока ТОП-0,66У3 на первичные токи 200, 300 и 400 А
• Трансформаторы тока ТШП-0,66У3 на первичные токи 200, 300 и 400 А
• Трансформаторы тока ТШП-0,66У3 на первичные токи 1000, 1500 и 2000 А
