Поверка вакуумметра емкостного DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000 в Иваново
Назначение: для измерений абсолютного давления негорючих газов.
Поверка вакуумметраемкостного DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000
Принцип работы вакуумметров емкостных DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000 основан на зависимости между измеряемым давлением и изменением электрической емкости, вызванным упругой деформацией чувствительного элемента.
В качестве чувствительного элемента вакуумметров емкостных применяется алюмо-оксидная керамическая диафрагма.
Вакуумметры емкостные работают независимо от сорта газа.
Вакуумметры емкостные исполнения CVC 3000 VSK 3000 состоят из преобразователя измерительного VSK 3000 и контроллера CVC 3000.

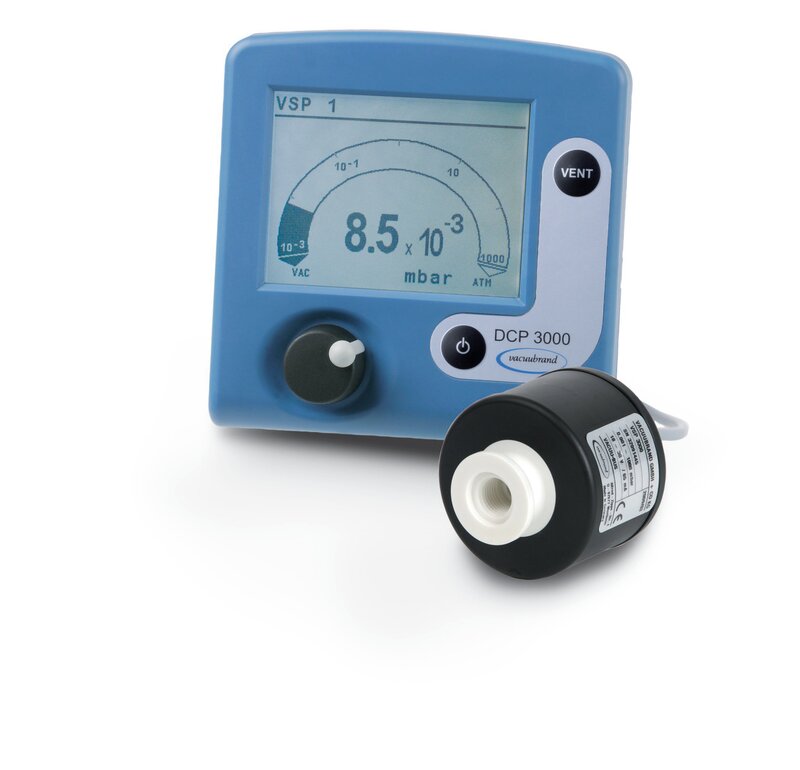

Вакуумметры емкостные исполнения DCP 3000 VSK 3000 состоят из преобразователя измерительного VSK 3000 и дисплейного блока DCP 3000.
Преобразователь измерительный VSK 3000 подсоединяется к вакуумной системе, измерительный сигнал от него передается по шине VACUU-BUS к контроллеру CVC 3000 или измерительному блоку DCP 3000, где он обрабатывается и отображается на экране.
Вакуумметры емкостные исполнения DVR 2, DVR 3, CVC 3000 подсоединяются непосредственно к вакуумной системе, измерительный сигнал в них обрабатывается и отображается на экране.
Вакуумметры емкостные исполнения CVC 3000, CVC 3000 VSK 3000, DCP 3000 VSK 3000 оснащены интерфейсом связи RS-232.
Программное обеспечение
Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000 оснащены встроенным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.
| Вакуумметр или его составная часть | Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DVR 2 | Встроенное | — | V 1.0 | aad95e31 | CRC32 |
| DVR 3 | Встроенное | — | V 1.1 | cfg71a03 | CRC32 |
| CVC
3000 |
Встроенное | — | V 2.0 | waf13e64 | CRC32 |
| DCP
3000 |
Встроенное | — | V 2.1 | pec44a93 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Поверка осуществляется по методике поверки МП 25511-019-2012 «Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2012.
Основные средства поверки:
- Датчик давления мембранно-емкостный Баратрон 698А с блоком питания и индикации 670В, диапазон (0,01-1330) Па, пг±(2…0,05)%.
- Барометр образцовый переносной БОП-1М-2, диапазон (5-1100) гПа, пг±0,1 гПа.
Сведения о методах измерений
- приведены в формуляре «Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000».
Нормативные и технические документы, устанавливающие требования к вакуумметрам емкостным DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000.
- ГОСТ 27758-88 Вакуумметры. Общие технические требования.
- ГОСТ 8.107-81 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1Т0″ — 1-10 Па».
- ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7Т 02 — 4000Т02 Па».
- Техническая документация компании «VACUUBRAND GMBH + CO KG», Германия.
