Поверка вибропреобразователей DVA в Иваново
Поверка вибропреобразователей DVA в сжатые сроки (от 1 дня) с выдачей свидетельства РТ-МП-4515-441-2017. Оперативно Аккредитованная лаборатория
Номер в ГРСИ РФ
69044-17
Методика поверки
РТ-МП-4515-441-2017
Межповерочный интервал
2 года
Заявка на услугу
Уточним задачу, сроки и подготовим коммерческое предложение.
Стоимость
Оставить заявку
Запросить КП
от 3300 ₽
КП и консультация
Договор и закрывающие документы
Работаем с юрлицами по всей России
Назначение: для измерений уровня виброускорения, виброскорости, виброперемещения.

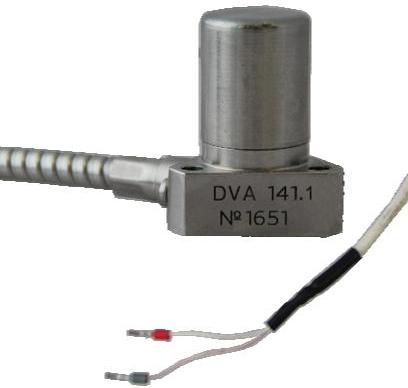

Поверка вибропреобразователей DVA
Принцип действия вибропреобразователей основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал, дальнейшей его обработке. Обработка заключается в вычислении уровней виброускорения, виброскорости и виброперемещения. Все вычисленные значения доступны для просмотра по цифровому интерфейсу. В зависимости от модификации одно из вычисленных значений выдается на аналоговый выход.
Модификации вибропреобразователей отличаются количеством измерительных осей, типом выходного сигнала и выдаваемой на аналоговый выход величиной. Каждая модификация имеет исполнение, отличающиеся диапазоном измерений, типом корпуса, местом расположения электронного блока.
Подключение вибропреобразователей к внешним цепям осуществляется с помощью кабеля, герметично соединенного с корпусом вибропреобразователя, или через разъем, расположенный на его корпусе.
| Наименование | Описание |
| DVA111.Y | выходная величина: амплитуда виброскорости; тип выхода: (4-20) мА |
| DVA112.Y | выходная величина: амплитуда виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA113.Y | выходная величина: амплитуда виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA114.Y | выходная величина: амплитуда виброскорости; тип выхода: RS-485 |
| DVA115.Y | выходная величина: амплитуда виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA116.Y | выходная величина: амплитуда виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA121.Y,
DVA141.Y |
выходная величина: СКЗ виброскорости; тип выхода: (4-20) мА |
| DVA122.Y,
DVA142.Y |
выходная величина: СКЗ виброскорости, тип выхода: по напряжению (двухпроводной) |
| DVA123.Y,
DVA143.Y |
выходная величина: СКЗ виброскорости, тип выхода: по напряжению с отдельным питанием |
| DVA124.Y,
DVA144.Y |
выходная величина: СКЗ виброскорости, тип выхода: RS-485 |
| DVA125.Y,
DVA145.Y |
выходная величина: СКЗ виброскорости, тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA126.Y,
DVA146.Y |
выходная величина: СКЗ виброскорости, тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA131.Y | выходная величина: размах виброскорости; тип выхода: (4-20) мА |
| DVA132.Y | выходная величина: размах виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA133.Y | выходная величина: размах виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA134.Y | выходная величина: размах виброскорости; тип выхода: RS-485 |
| DVA135.Y | выходная величина: размах виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA136.Y | выходная величина: размах виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA151.Y | выходная величина: мгновенное значение виброскорости; тип выхода: (4-20) мА |
| DVA152.Y | выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA153.Y | выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA154.Y | выходная величина: мгновенное значение виброскорости; тип выхода: RS-485 |
| DVA155.Y | выходная величина: мгновенное значение виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA156.Y | выходная величина: мгновенное значение виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA161.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;
тип выхода: (4-20) мА |
| DVA162.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA163.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA164.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;
тип выхода: RS-485 |
| DVA171.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: (4-20) мА |
| DVA172.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA173.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA174.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: RS-485 |
| DVA211.Y | выходная величина: амплитуда виброускорения; тип выходного сигнала: (4-20) мА |
| DVA212.Y | выходная величина: амплитуда виброускорения, тип выхода: по напряжению (двухпроводной) |
| DVA213.Y | выходная величина: амплитуда виброускорения, тип выхода: по напряжению с отдельным питанием |
| DVA214.Y | выходная величина: амплитуда виброускорения, тип выхода: RS-485 |
| DVA215.Y | выходная величина: амплитуда виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA216.Y | выходная величина: амплитуда виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA231.Y | выходная величина: размах виброускорения; тип выхода: (4-20) мА |
| DVA232.Y | выходная величина: размах виброускорения; тип выхода: по напряжению (двухпроводной) |
| DVA233.Y | выходная величина: размах виброускорения; тип выхода: по напряжению с отдельным питанием |
| DVA234.Y | выходная величина: размах виброускорения; тип выхода: RS-485 |
| DVA235.Y | выходная величина: размах виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA236.Y | выходная величина: размах виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA241.Y | выходная величина: СКЗ виброускорения тип выхода: (4-20) мА |
| DVA242.Y | выходная величина: СКЗ виброускорения тип выхода: по напряжению (двухпроводной) |
| DVA243.Y | выходная величина: СКЗ виброускорения тип выхода: по напряжению с отдельным питанием |
| DVA245.Y | выходная величина: СКЗ виброускорения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA246.Y | выходная величина: СКЗ виброускорения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA251.Y | выходная величина: мгновенное значение виброускорения; тип выхода: (4-20) мА |
| DVA252.Y | выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению (двухпроводной) |
| DVA253.Y | выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению с отдельным питанием |
| DVA255.Y | выходная величина: мгновенное значение виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA256.Y | выходная величина: мгновенное значение виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA261.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА |
| DVA262.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной) |
| DVA263.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием |
| DVA264.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485 |
| DVA271.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: (4-20) мА |
| DVA272.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA273.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA274.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: RS-485 |
| DVA311.Y | выходная величина: амплитуда виброперемещения тип выхода: (4-20) мА |
| DVA312.Y | выходная величина: амплитуда виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA313.Y | выходная величина: амплитуда виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA314.Y | выходная величина: амплитуда виброперемещения тип выхода: RS-485 |
| DVA315.Y | выходная величина: амплитуда виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA316.Y | выходная величина: амплитуда виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA331.Y | выходная величина: размах виброперемещения тип выхода: (4-20) мА |
| DVA332.Y | выходная величина: размах виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA333.Y | выходная величина: размах виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA334.Y | выходная величина: размах виброперемещения тип выхода: RS-485 |
| DVA335.Y | выходная величина: размах виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA336.Y | выходная величина: размах виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA341.Y | выходная величина: СКЗ виброперемещения тип выхода: (4-20) мА |
| DVA342.Y | выходная величина: СКЗ виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA343.Y | выходная величина: СКЗ виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA344.Y | выходная величина: СКЗ виброперемещения тип выхода: RS-485 |
| DVA345.Y | выходная величина: СКЗ виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA346.Y | выходная величина: СКЗ виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA351.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: (4-20) мА |
| DVA352.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению (двухпроводной) |
| DVA353.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению с отдельным питанием |
| DVA355.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA356.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA361.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА |
| DVA362.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной) |
| DVA363.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием |
| DVA364.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485 |
| DVA371.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: (4-20) мА |
| DVA372.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA373.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA374.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: RS-485 |
| DVA484.Y | выходная величина: виброскорость, виброперемещение, виброускорение по трем
координатам X, Y, Z, тип выхода: RS-485 |
Поверка осуществляется по документу РТ-МП-4515-441-2017 «ГСИ. Вибропреобразователи DVA», утвержденному ФБУ «Ростест-Москва» 14 июля 2017 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85);
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
- мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
- усилитель измерительный Nexus мод. 2692 (регистрационный номер в Федеральном информационном фонде № 17592-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц ТУ 26.51.66-131-12036948-2017 Вибропреобразователи DVA. Технические условия
