Поверка вольтметра универсального цифрового В7-40/1 в Иваново
Назначение: для измерения постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току.
19.12.2013 утвержден вместо 39075-08

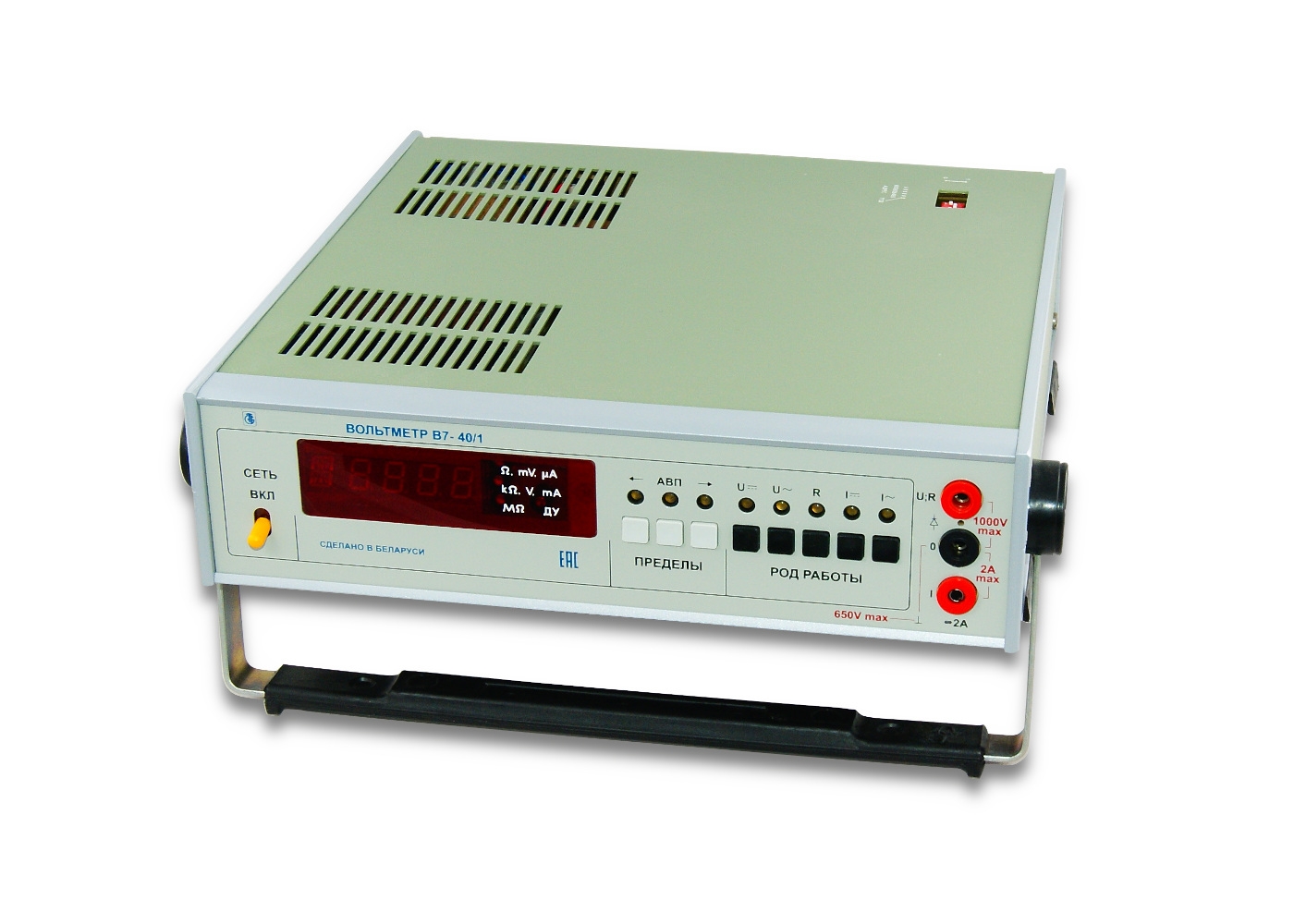

Поверка вольтметра универсального цифрового В7-40/1
Принцип работы вольтметров основан на преобразовании измеряемой физической величины (переменного напряжения, постоянного и переменного токов и сопротивления) в постоянное напряжение с последующим его измерением аналого-цифровым преобразователем (АЦП) интегрирующего типа.
Измерение переменного напряжения частотой до 100 кГц осуществляется после его масштабирования и преобразования по уровню среднеквадратического значения. Преобразователь среднеквадратических значений переменного напряжения (ПСКЗ) представляет собой аналоговое вычислительное устройство.
Измерение постоянного тока осуществляется с помощью резистивного шунта, подключенного ко входу вольтметра, с которого постоянное напряжение подается на АЦП.
Измерение переменного тока осуществляется с помощью резистивного шунта, с которого постоянное напряжение подается на ПСКЗ, а затем на АЦП.
Измерение сопротивления осуществляется путем включения его в цепь отрицательной обратной связи усилителя постоянного тока (УПТ), на вход которого через образцовый резистор подается напряжение от источника опорного напряжения. С выхода УПТ напряжение подается на АЦП.
Поверка осуществляется по документу Тг 2.710.016 ТО «Вольтметр универсальный цифровой В7-40/1 . Техническое описание и инструкция по эксплуатации», раздел 12.
Рекомендуемые средства поверки:
- прибор для испытаний электрической прочности УПУ-10;
- прибор для поверки вольтметров В1-12;
- магазин сопротивлений Р4831;
Сведения о методах измерений
- приведены в Руководстве по эксплуатации «Вольтметр универсальный цифровой В7-40/1».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным цифровым В7-40/1
- ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
- ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования;
- МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 110 … 310 Гц;
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16… 30 А;
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
- ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;
- Тг2.710.016 ТУ “Вольтметры универсальные цифровые В7-40, В7-40/1, В7-40/2, В7-40/3, В7-40/4, В7-40/5. Технические условия”;
- Тг2.710.016 ТО “Вольтметр универсальный цифровой В7-40 (В7-40/1, В7-40/2, В7-40/3, В7-40/4, В7-40/5). Техническое описание и инструкция по эксплуатации”, в состав которого входит методика поверки;
