Поверка вычислителя тепловой энергии ВТЭ-1 в Иваново
Назначение: для измерений и преобразований сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения соответствующих физических величин с последующим вычислением и индикацией тепловой энергии, параметров и расхода (объема).
Принцип работы вычислителя тепловой энергии ВТЭ-1 состоит в измерении и преобразовании сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения соответствующих физических величин с последующим, в соответствии с установленном алгоритмом обработки, вычислением результатов косвенных измерений.

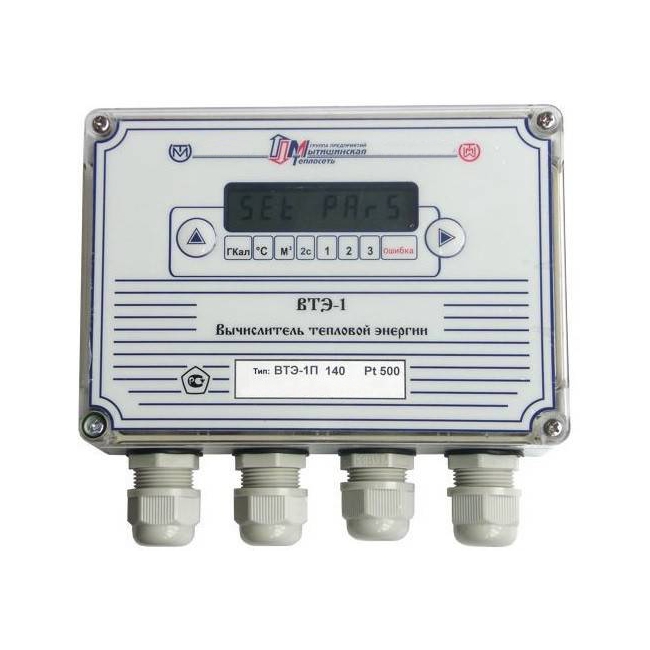

Вычислитель тепловой энергии ВТЭ-1 выполнен в виде электронного блока в герметичном пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея) и клеммными колодками для подключения кабелей.
Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для
обеспечения герметичности корпуса вычислителя тепловой энергии ВТЭ-1 ввод кабелей в корпус осуществляется через гермовводы.
Управление работой вычислителя тепловой энергии ВТЭ-1 осуществляется с помощью кнопок клавиатуры управления на лицевой панели корпуса прибора.
Представление информации осуществляется посредством ЖК-индикатора. С целью предотвращения несанкционированного доступа к функциональным узлам вычислителя тепловой энергии ВТЭ-1, последний имеет возможность пломбирования. Место нанесения клейма – крепежный винт платы микропроцессора.
Вычислитель тепловой энергии ВТЭ-1 осуществляет:
- вычисление и индикацию тепловой энергии, Гкал;
- измерение и индикацию объема(массы) теплоносителя в подающем и/или обратном трубопроводах, а также от дополнительных счетчиков, м3 или тонн (в зависимости от модификации);
- измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах и трубопроводе холодной воды, ºС;
- измерение и индикацию времени работы вычислителя тепловой энергии ВТЭ-1, ч;
- индикацию электрической энергии (при подключении к счетчику электроэнергии с дистанционным выходом;
- периодическое фиксирование параметров во внутренней энергетически независимой памяти;
- вывод архивных данных на принтер;
- передачу данных по интерфейсам RS232 или RS485, или USB;
- возможность подсчета тепловой энергии в режиме реверса системы теплоснабжения
Поверка осуществляется по документу «МП 4218-021-18151455-2010. Методика поверки вычислителя тепловой энергии ВТЭ-1», утвержденной руководителем ГЦИ СИ ФГУ «Ростест-Москва» 10 марта 2011 г.
При поверке применяются следующие средства измерений:
- Магазин сопротивлений типа Р 4831, КТ 0,02/2⋅10-6;
- Калибратор многофункциональный МС5-R относительная погрешность воспроизведения последовательности импульсов не более ±0,01 %; относительная погрешность воспроизведения тока не более ± 0,02 %.
